SÉCHAGE RAPIDE
SYSTÈME DE SÉCHAGE SUR RACKS
"Maximisez votre productivité grâce à un cycle de séchage complet en seulement 3 à 4 heures pour des capacités de 150 à 1000 tonnes/jour. Le Sécheur Rapide Karadayı redéfinit les normes du séchage industriel grâce à une ingénierie de pointe et une fiabilité mondiale prouvée."

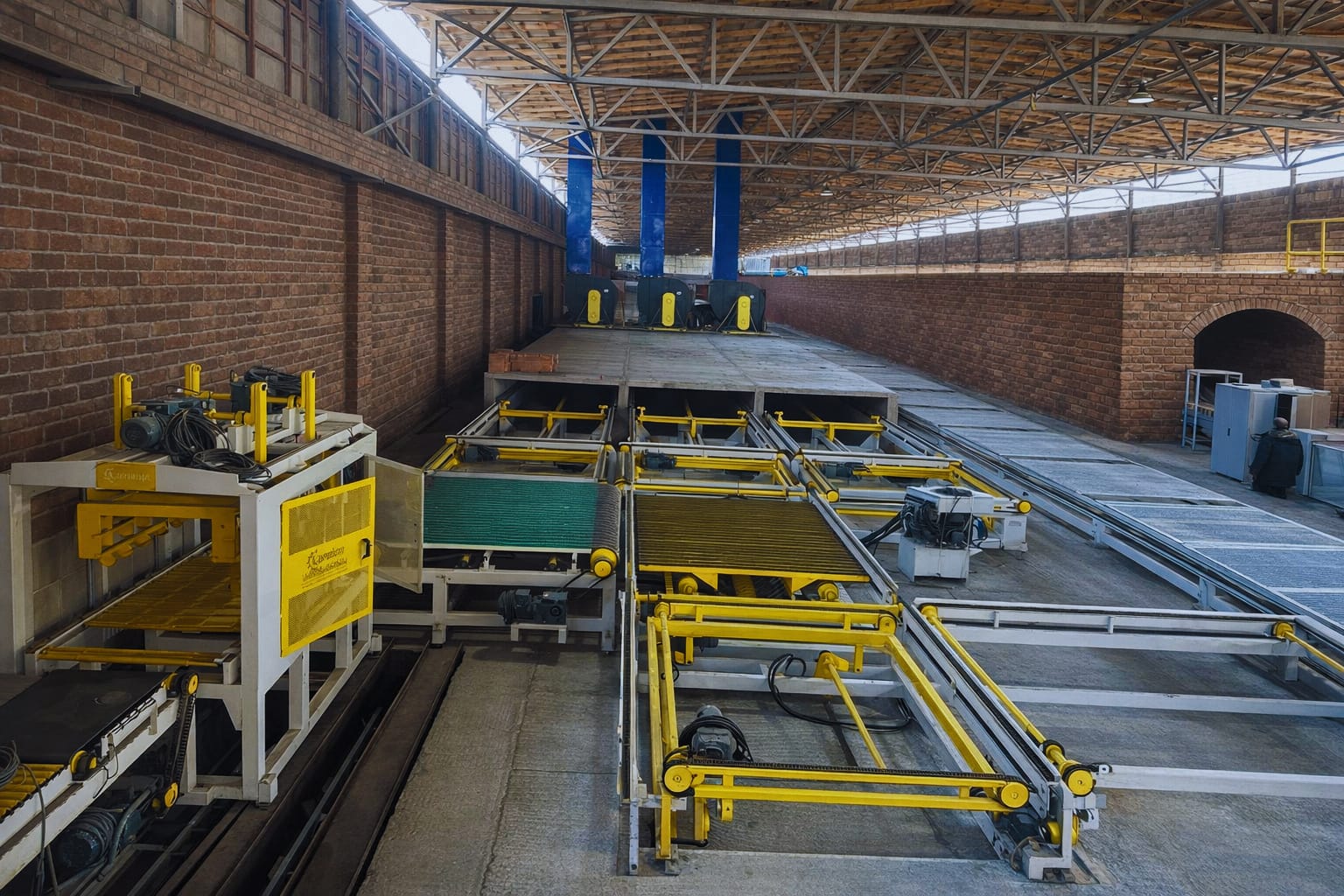

PRINCIPE DE FONCTIONNEMENT
Les gaines de distribution d'air dans la chambre de séchage sont modélisées par simulations CFD pour assurer une répartition thermique optimale. L'air chaud est diffusé de manière homogène sur toutes les faces des produits à vitesse régulée.
Le principe de fonctionnement applique les lois de la thermodynamique et de la mécanique des fluides à l'échelle industrielle. L'air chaud capte l'humidité superficielle et interne, puis est extrait par des registres automatiques régulés.
Facteurs Déterminants de la Qualité des Produits
La réussite du séchage repose sur l'équilibre permanent entre la vitesse de l'air, la température et l'hygrométrie à chaque étape du cycle. Le système Karadayı surveille ces grandeurs en continu et les régule de façon automatique.
Distribution Thermique Homogène
Des conduits optimisés garantissent une exposition thermique uniforme sans points froids ni surchauffe.
Prévention des Fissures de Surface
La montée progressive en température et l'extraction contrôlée de l'humidité empêchent la formation de contraintes de surface.
Minimisation des Tensions Internes
Le gradient d'humidité entre le cœur et la surface de la pièce est réduit de manière continue pour éliminer tout risque de rupture.
Zéro Déformation
Le maintien sur clayettes et la dynamique d'air équilibrée assurent une stabilité dimensionnelle parfaite pendant tout le cycle.
CAPACITÉS DE SÉCHAGE
* Varie en fonction des caractéristiques de la matière première
** Humidité d'entrée du produit : 18% - 22%. Humidité de sortie : 2% - 3%
*** Capacité calculée sur une base de fonctionnement continu de 24 heures
 NOMBRE DE CANAUX | * ** *** CAPACITÉ JOURNALIÈRE (t/j) | LONGUEUR DE SÉCHAGE (m) | LARGEUR DE CANAL (mm) |
|---|---|---|---|
3 CANAUX2 ÉTAGES | 150 | 100 | 2400 |
4 CANAUX2 ÉTAGES  | 200 | 100 | 2400 |
3 CANAUX2 ÉTAGES | 300 | 125 | 3600 |
4 CANAUX2 ÉTAGES | 400 | 125 | 3600 |
NOMBRE DE CANAUX | * ** *** CAPACITÉ JOURNALIÈRE (t/j) | LONGUEUR DE SÉCHAGE (m) | LARGEUR DE CANAL (mm) |
|---|---|---|---|
3 CANAUX | 240 | 100 | 2400 |
4 CANAUX | 320 | 100 | 2400 |
3 CANAUX | 420 | 125 | 3600 |
4 CANAUX | 500 | 125 | 3600 |
3 CANAUX | 480 | 150 | 4000 |
4 CANAUX | 620 | 150 | 4000 |
4 CANAUX | 750 | 150 | 5000 |
4 CANAUX | 1000 | 180 | 6000 |
Facteurs Influençant le Temps de Séchage des Briques
Taux de Perforation
Plus la surface perforée de la brique est grande, plus le contact avec l'air chaud est important et plus le séchage est rapide.
Type de Produit
La structure poreuse et la conductivité thermique des différentes terres cuites influencent directement la cinétique de séchage.
Humidité Initiale
La teneur en eau avant l'entrée dans le séchoir est le facteur prépondérant conditionnant la durée globale du cycle.
Nature de la Matière Première
La granulométrie de l'argile et sa capacité de rétention d'eau dictent les seuils critiques de température et de ventilation.
Pression d'Extrusion
Une pression de façonnage élevée produit des corps plus denses avec moins d'humidité initiale, accélérant l'évaporation.
Épaisseur des Parois et Alvéoles
L'épaisseur des cloisons définit le trajet que l'eau interstitielle doit parcourir vers la surface externe.
Analyse des Produits
| N° | CLASSIFICATION | DIMENSIONS (mm) | POIDS CUIT (kg) | PHOTO PRODUIT | ||
|---|---|---|---|---|---|---|
| Coupe | Largeur | Hauteur | ||||
| PREMIÈRE CATÉGORIE | mm | |||||
| 1 | MURS PORTEURS |  | ||||

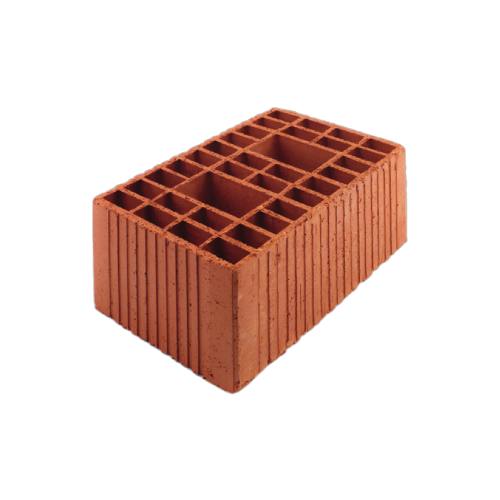

| Bloc Creux | 190 | 290 | 135 | 4,7 | ||
| DEUXIÈME CATÉGORIE | mm | |||||
| 2 | CLOISONS ET MURS PORTEURS |  | ||||

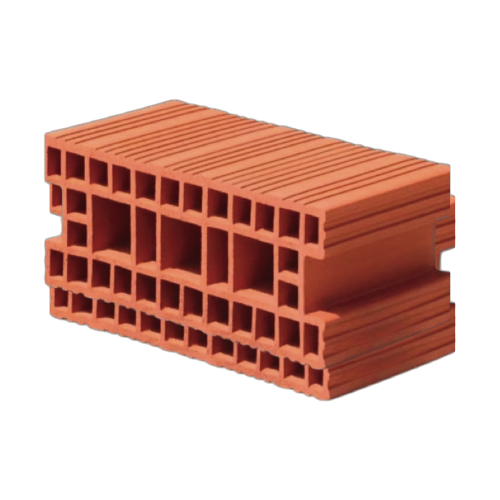

| Bloc Porteur | 240 | 240 | 235 | 11 | ||
| 240 | 250 | 235 | 11,2 | |||
| 240 | 300 | 235 | 12,5 | |||
| TROISIÈME CATÉGORIE | mm | |||||
| 3 | CLOISONS |  | ||||

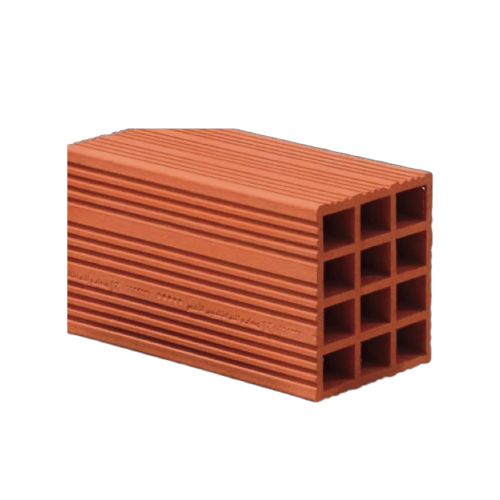

| Bloc Perforé | 190 | 85 | 190 | 2 | ||
| 190 | 100 | 190 | 2,3 | |||
| 190 | 135 | 190 | 3 | |||
| 250 | 150 | 250 | 5,2 | |||
Facteurs Influençant le Temps de Séchage des Tuiles
Analyse des Tuiles
| N° | CLASSIFICATION | DIMENSIONS (mm) | POIDS CUIT (g) | PHOTO PRODUIT | ||
|---|---|---|---|---|---|---|
| Coupe | Largeur | Hauteur | ||||
| PREMIÈRE CATÉGORIE | mm | |||||

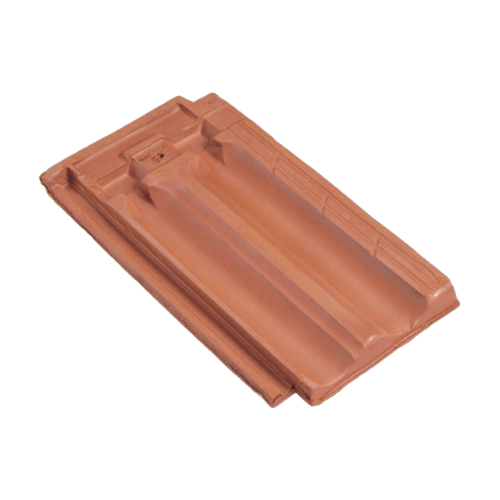

| 1 | Marseille | 410 | 250 | — | 2850 |  |
| DEUXIÈME CATÉGORIE | mm | |||||

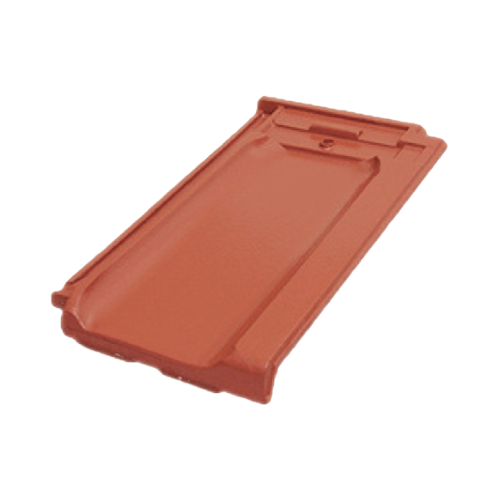

| 2 | Plate | 410 | 230 | — | 2850 |  |
| TROISIÈME CATÉGORIE | mm | |||||

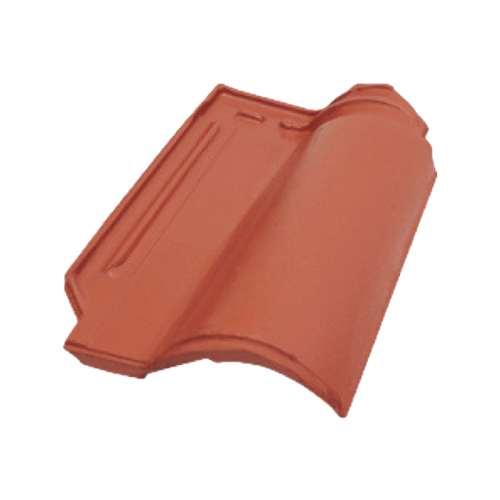

| 3 | Décor | 410 | 250 | — | 3000 |  |
Géométrie et Profil de la Tuile
Les galbes et nervures influencent directement les flux d'air de léchage et la vitesse d'évaporation.
Type de Tuile
Les tuiles Marseille, à emboîtement, plates ou pièces d'accessoires présentent des retraits spécifiques.
Propriétés de l'Argile
La plasticité et la granulométrie de l'argile définissent les seuils optimaux de température de séchage.
Épaisseur de la Pièce
L'épaisseur au centre de la tuile constitue un paramètre déterminant pour le temps de séjour thermique.
Humidité Initiale
La teneur en eau après pressage hydraulique conditionne l'énergie d'évaporation à apporter.
Pression de Pressage
Une pression de pressage élevée densifie la terre cuite et favorise une évaporation homogène.
Paramètres du Cycle de Séchage
L'optimisation du cycle de séchage s'appuie sur les propriétés rhéologiques des argiles. Le Sécheur Rapide Karadayı offre des recettes programmables pour chaque format de brique et de tuile, garantissant une qualité certifiée et constante.
OPTIMISATION ÉNERGÉTIQUE & SYSTÈME D'AUTOMATISATION
Le coût énergétique représente une part prépondérante des charges d'exploitation. Le Sécheur Rapide Karadayı intègre une récupération thermique avancée afin de minimiser la consommation en kWh.
Intégration de la Chaleur Fatale
Le raccordement direct aux zones de refroidissement du four tunnel recycle l'énergie thermique sans consommation de combustible supplémentaire.
Distribution Aéraulique Éco-Énergétique
La géométrie optimisée des gaines minimise les pertes de charge et la puissance électrique absorbée par les ventilateurs.

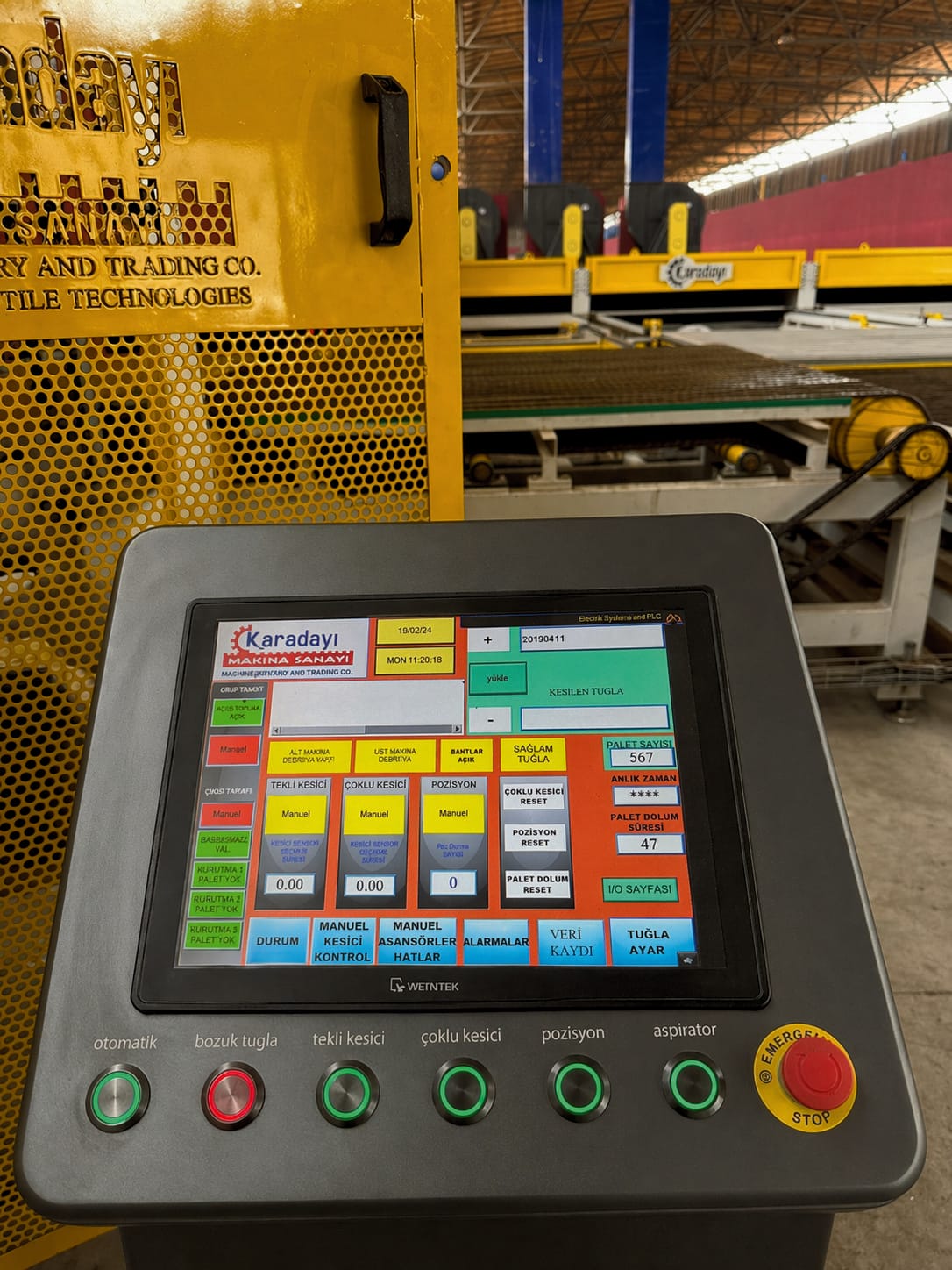

SYSTÈME D'AUTOMATISATION
Le système d'automatisation du Sécheur Rapide Karadayı répond aux exigences de l'Industrie 4.0 pour maintenir des paramètres optimaux en continu.
L'atout majeur de notre supervision automatisée est la suppression des aléas humains, garantissant une qualité rigoureusement constante lot après lot.
Le système enregistre des recettes spécifiques par type de produit. L'opérateur sélectionne le programme en un clic et le système adapte l'ensemble des consignes.
Un module d'alarmes et de diagnostic avancé alerte en temps réel l'opérateur en cas de dérive et active les sécurités automatiques pour protéger l'outil de production.
Mesure de Température Multi-Zones
Des capteurs thermiques judicieusement répartis contrôlent la carte thermique en continu avec régulation PID.
Contrôle Hygrométrique
Des sondes d'humidité haute précision commandent l'ouverture des volets d'évacuation de l'air saturé.
Variateurs de Vitesse des Ventilateurs
Les ventilateurs équipés de variateurs adaptent le débit d'air à chaque étape du cycle de séchage.
Modulation des Brûleurs
Les brûleurs modulants ajustent la puissance thermique en temps réel selon la charge réelle demandée.
Volets d'Air Motorisés
Des servomoteurs régulent l'apport d'air frais et l'évacuation d'air humide pour maintenir les conditions idéales.
INGÉNIERIE ET CONCEPTION
La performance remarquable du Sécheur Rapide Karadayı découle d'une approche scientifique rigoureuse appuyée sur la simulation CFD.
Analyse CFD
La mécanique des fluides numérique modélise les courants d'air et les profils de température pour éliminer les zones mortes dès la conception.
Analyse Thermodynamique
Calculs approfondis des bilans de masse et d'énergie prenant en compte l'enthalpie d'évaporation et la diffusivité de l'argile.
Collecte des Données
Caractérisation de l'argile, contraintes d'implantation et cadences de production cibles
Simulation Numérique CFD
Modélisation des écoulements et des flux thermiques pour une homogénéité totale
Dimensionnement Thermodynamique
Calcul précis des puissances thermiques, débits d'air et temps de séjour requis
Conception Finale Optimisée
Synthèse des analyses pour livrer une installation de séchage clé en main haute performance
"L'équipe d'ingénieurs Karadayı assure le commissioning, la mise au point sur site et le suivi technique pour garantir l'atteinte des performances contractuelles."
